مادربرد سرور HPE ProLiant DL360 G9
مادربرد سرور HPE ProLiant DL360 G9
مادربرد اصلی ترین قطعه سخت افزاری در یک سرور و کامپیوتر به حساب می آید که بر روی شاسی سرور نصب شده و امکان نصب سایر قطعات مانند رم ، CPU ، هارد و … را فراهم میکند.
هر نسل و مدل سرور HP دارای مادربرد مختص خود می باشد.

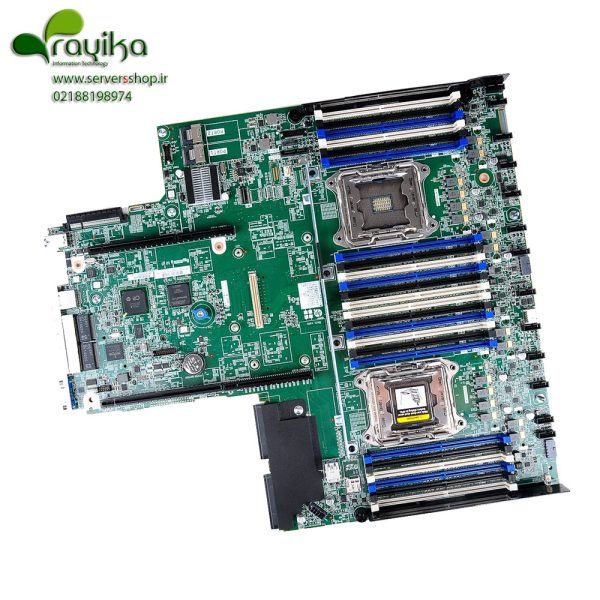

این مادربرد با پارت نامبر 775400-001 مختص سرور های HPE ProLiant DL380 G9 می باشد اما با سرور های HPE ProLiant DL360 G9 نیز سازگار است که توسط شرکت HP ساخته شده است .
همچنین مادربرد سرور مدل HP DL360 G9 دارای دو سوکت پردازنده LGA2011-3 می باشد و از نسل سوم و چهارم پردازنده های Intel® E5-2600 پشتیبانی می کند.
از دیگر ویژگی های این مادربرد قابلیت پشتیبانی از حداکثر 24 اسلات حافظه رم DDR4 را دارد.
بدین صورت که هر پردازنده از 4 کانال رم با 3 اسلات حافظه پشتیبانی می کند و با نصب یک پردازنده تنها نیمی از شکاف DIMM قابل دسترس خواهد بود.
به تصویر زیر دقت کنید :
در این تصویر جزییات برد سرور HP ProLiant Dl 360 G9 را بررسی می کنیم .
| Description | Item |
| FlexibleLOM connector | 1 |
| Primary (processor 1) PCI riser connector | 2 |
| Optical front VGA/USB 2.0 connector | 3 |
| x4 SATA port 1 | 4 |
| X4 SATA port 2 | 5 |
| Backplane presence detect connector | 6 |
| Optical/SATA port 5 | 7 |
| SATA port 4 | 8 |
| Front power/USB 3.0 connector | 9 |
| Drive backplane power connector | 10 |
| HPE Smart Storage Battery connector | 11 |
| Optional Location Discovery services connector | 12 |
| Micro SD card slot | 13 |
| Dual internal USB 3.0 connector | 14 |
| Smart Array/HBA connector | 15 |
| Secondary processor (processor 2) PCI riser connector | 16 |
| System battery | 17 |
| TPM connector | 18 |
| Optional serial port connector | 19 |
| System maintenance switch | x |
همانطور که در تصویر می بینید و همچنین پیش تر نیز گفته شد مادربرد سرور HP DL360 g9 از 24 اسلات حافظه رم پشتیبانی می کند که به ازای نصب هر پردازنده 12 تای آن فعال می شود .
